QAD121

m²

Coberta plana no transitable, no ventilada, amb grava. Impermeabilització amb làmines d'EPDM, sobre suport continu de panell contralaminat de fusta (CLT).

59,83€

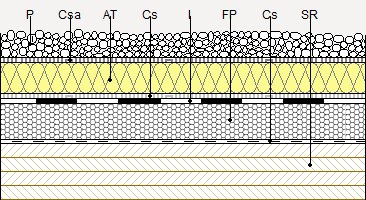

Coberta plana no transitable, no ventilada, amb grava, tipus invertida, pendent del 1% al 5%. CAPA SEPARADORA SOTA FORMACIÓ DE PENDENTS: làmina de polietilè d'alta densitat (PEAD/HDPE), de 0,75 mm d'espessor i 705 g/m²; FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de formigó lleuger, de resistència a compressió 1,5 MPa i 480 kg/m³ de densitat, premesclat amb argila expandida de granulometria entre 3 i 9 mm, ciment gris i additius, amb espessor medi de 3 cm; IMPERMEABILITZACIÓ: tipus monocapa, no adherida, formada per una làmina de cautxú sintètic EPDM d'alta densitat, de 1,2 mm d'espessor, fixada al suport en perímetre i junts i cavalcaments fixats amb cinta autoadhesiva, de cautxú sintètic EPDM i 76 mm d'amplada, prèvia aplicació d'emprimació amb base dissolvent; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (500 g/m²); AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit Ursa XPS F N-III L "URSA IBÉRICA AISLANTES", de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (500 g/m²); CAPA DE PROTECCIÓ: Capa de cantells rodats rentats, amb un espessor medi de 10 cm. El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt15dan600a

m²

Làmina de polietilè d'alta densitat (PEAD/HDPE), de 0,75 mm d'espessor i 705 g/m², Euroclasse E de reacció al foc.

1,050

2,92

3,07

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

3,000

0,16

0,48

mt10hlw020a

m³

Formigó lleuger, de resistència a compressió 1,5 MPa i 480 kg/m³ de densitat, premesclat amb argila expandida de granulometria entre 3 i 9 mm, ciment gris i additius.

0,030

210,90

6,33

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt15dan610a

m²

Làmina de cautxú sintètic EPDM d'alta densitat, de 1,2 mm d'espessor, amb resistència a l'envelliment i als rajos UV.

1,100

9,58

10,54

mt15dan630a

l

Emprimació amb base dissolvent, per a neteja de cavalcaments en làmines de cautxú sintètic EPDM d'alta densitat.

0,001

11,97

0,01

mt15dan620a

m

Cinta autoadhesiva, de cautxú sintètic EPDM, 76 mm d'amplada i 0,75 mm de gruix, per a segellat d'encavallaments en làmines de cautxú sintètic EPDM d'alta densitat.

0,100

4,39

0,44

mt14gsa020ei

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 6,8 kN/m, una resistència a la tracció transversal de 7,8 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 3 mm, resistència CBR a punxonament 1,7 kN i una massa superficial de 500 g/m², segons UNE-EN 13252.

2,100

1,74

3,65

mt16pxp010ac

m²

Panell rígid de poliestirè extrudit Ursa XPS F N-III L "URSA IBÉRICA AISLANTES", segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,033 W/(mK), Euroclasse E de reacció al foc segons UNE-EN 13501-1, amb codi de designació XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

7,37

7,74

mt01arc010

t

Cantells rodats rentats, de granulometria compresa entre 16 i 32 mm.

0,180

21,23

3,82

Subtotal materials:

36,09

2

Equip i maquinària

mq06hor010

h

Formigonera.

0,021

1,68

0,04

Subtotal equip i maquinària:

0,04

3

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,222

24,50

5,44

mo113

h

Peó ordinari construcció.

0,317

20,46

6,49

mo054

h

Oficial 1ª muntador d'aïllaments.

0,063

25,32

1,60

mo101

h

Ajudant muntador d'aïllaments.

0,063

21,75

1,37

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,165

24,50

4,04

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,165

21,75

3,59

Subtotal mà d'obra:

22,53

4

Costos directes complementaris

%

Costos directes complementaris

2,000

58,66

1,17

Costos directes (1+2+3+4):

59,83

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13164:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNITAT D'OBRA QAD121: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, AMB GRAVA. IMPERMEABILITZACIÓ AMB LÀMINES D'EPDM, SOBRE SUPORT CONTINU DE PANELL CONTRALAMINAT DE FUSTA (CLT).

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Capa separadora: s'utilitzaran productes no permeables a la beurada de morters i formigons. Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Coberta plana no transitable, no ventilada, amb grava, tipus invertida, pendent del 1% al 5%. CAPA SEPARADORA SOTA FORMACIÓ DE PENDENTS: làmina de polietilè d'alta densitat (PEAD/HDPE), de 0,75 mm d'espessor i 705 g/m²; FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa de formigó lleuger, de resistència a compressió 1,5 MPa i 480 kg/m³ de densitat, premesclat amb argila expandida de granulometria entre 3 i 9 mm, ciment gris i additius, amb espessor medi de 3 cm; IMPERMEABILITZACIÓ: tipus monocapa, no adherida, formada per una làmina de cautxú sintètic EPDM d'alta densitat, de 1,2 mm d'espessor, fixada al suport en perímetre i junts i cavalcaments fixats amb cinta autoadhesiva, de cautxú sintètic EPDM i 76 mm d'amplada, prèvia aplicació d'emprimació amb base dissolvent; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (500 g/m²); AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit Ursa XPS F N-III L "URSA IBÉRICA AISLANTES", de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (500 g/m²); CAPA DE PROTECCIÓ: Capa de cantells rodats rentats, amb un espessor medi de 10 cm.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'abocament de residus d'obra sobre la capa de grava.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,121

0,202

17 01 02

Maons.

1,235

0,988

17 01 01

Formigó (formigons, morters i prefabricats).

0,036

0,024

17 02 03

Plàstic.

0,129

0,215

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

0,737

0,491

Residus generats:

2,258

1,920

17 02 03

Plàstic.

0,235

0,392

17 02 01

Fusta.

0,078

0,071

Envasos:

0,313

0,463

Total residus:

2,571

2,383
