QAD022

m²

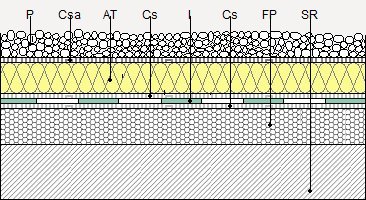

Coberta plana no transitable, no ventilada, amb grava. Impermeabilització amb làmines de PVC.

71,98€

Coberta plana no transitable, no ventilada, amb grava, tipus invertida, pendent del 1% al 5%. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; CAPA SEPARADORA SOTA IMPERMEABILITZACIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (300 g/m²); IMPERMEABILITZACIÓ: tipus monocapa, no adherida, formada per una làmina impermeabilitzant flexible de PVC-P, (fv), de 1,2 mm d'espessor, amb armadura de vel de fibra de vidre, i amb resistència a la intempèrie, fixada en cavalcaments i vores mitjançant soldadura termoplàstica; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (300 g/m²); AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit Ursa XPS F N-III L "URSA IBÉRICA AISLANTES", de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DE PROTECCIÓ: Capa de cantells rodats rentats, amb un espessor medi de 10 cm. El preu no inclou el forjat, l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

3,000

0,16

0,48

mt01arl030aa

m³

Argila expandida, subministrada en sacs, segons UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

33,86

2,54

mt14gsa020dg

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 3,45 kN/m, una resistència a la tracció transversal de 3,45 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m², segons UNE-EN 13252.

2,100

1,20

2,52

mt15dan010c

m²

Làmina impermeabilitzant flexible de PVC-P, (fv), de 1,2 mm d'espessor, amb armadura de vel de fibra de vidre, i amb resistència a la intempèrie, segons UNE-EN 13956.

1,050

6,55

6,88

mt15dan020b

m

Perfil colaminat de xapa d'acer i PVC-P, pla, per a remat d'impermeabilització en els extrems de les làmines de PVC-P i en trobades amb elements verticals.

0,400

2,80

1,12

mt16pxp010ac

m²

Panell rígid de poliestirè extrudit Ursa XPS F N-III L "URSA IBÉRICA AISLANTES", segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,033 W/(mK), Euroclasse E de reacció al foc segons UNE-EN 13501-1, amb codi de designació XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

7,37

7,74

mt14gsa020ce

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, amb una resistència a la tracció longitudinal de 1,63 kN/m, una resistència a la tracció transversal de 2,08 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 27 mm, resistència CBR a punxonament 0,4 kN i una massa superficial de 200 g/m², segons UNE-EN 13252.

1,050

0,70

0,74

mt01arc010

t

Cantells rodats rentats, de granulometria compresa entre 16 i 32 mm.

0,180

21,23

3,82

Subtotal materials:

40,51

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,209

24,50

5,12

mo113

h

Peó ordinari construcció.

0,558

20,46

11,42

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,228

24,50

5,59

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,228

21,75

4,96

mo054

h

Oficial 1ª muntador d'aïllaments.

0,063

25,32

1,60

mo101

h

Ajudant muntador d'aïllaments.

0,063

21,75

1,37

Subtotal mà d'obra:

30,06

3

Costos directes complementaris

%

Costos directes complementaris

2,000

70,57

1,41

Cost de manteniment decennal: 18,00€ en els primers 10 anys.

Costos directes (1+2+3):

71,98

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características.

UNE-EN 13164:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNITAT D'OBRA QAD022: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, AMB GRAVA. IMPERMEABILITZACIÓ AMB LÀMINES DE PVC.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

Coberta plana no transitable, no ventilada, amb grava, tipus invertida, pendent del 1% al 5%. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; CAPA SEPARADORA SOTA IMPERMEABILITZACIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (300 g/m²); IMPERMEABILITZACIÓ: tipus monocapa, no adherida, formada per una làmina impermeabilitzant flexible de PVC-P, (fv), de 1,2 mm d'espessor, amb armadura de vel de fibra de vidre, i amb resistència a la intempèrie, fixada en cavalcaments i vores mitjançant soldadura termoplàstica; CAPA SEPARADORA SOTA AÏLLAMENT: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (300 g/m²); AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit Ursa XPS F N-III L "URSA IBÉRICA AISLANTES", de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; CAPA SEPARADORA SOTA PROTECCIÓ: geotèxtil no teixit compost per fibres de polièster unides per tiretes, (200 g/m²); CAPA DE PROTECCIÓ: Capa de cantells rodats rentats, amb un espessor medi de 10 cm.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'abocament de residus d'obra sobre la capa de grava.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou el forjat, l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

1,235

0,988

01 04 09

Residus de sorra i argiles.

0,105

0,066

17 01 01

Formigó (formigons, morters i prefabricats).

3,396

2,264

17 02 03

Plàstic.

0,059

0,098

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,153

0,255

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

0,737

0,491

Residus generats:

5,685

4,162

15 01 01

Envasos de paper i cartró.

0,643

0,857

17 02 03

Plàstic.

0,404

0,673

17 02 01

Fusta.

0,251

0,228

Envasos:

1,298

1,759

Total residus:

6,983

5,921
